Qu’est-ce que le câble industriel ?

Concept et caractéristiques du câble industriel

1. Définition : Les câbles industriels sont des fils spécialisés utilisés dans divers scénarios industriels tels que l'alimentation, le contrôle et la signalisation, possédant une résistance à haute tension, une résistance à la température et une résistance aux interférences.

2. Classification : Les types courants comprennent les câbles d'alimentation, les câbles de commande, les câbles blindés, les câbles résistants aux hautes températures et les câbles Ethernet industriels, chacun répondant à différents niveaux de tension et exigences environnementales.

3. Scénarios d'application : largement utilisé dans les centrales électriques, l'automatisation industrielle, la robotique, l'exploitation minière et la construction navale, où des exigences de charge ou de fiabilité élevées sont exigées.

4. Exigences techniques : doit répondre aux normes nationales ou industrielles en matière de tests de résistance d'isolation, d'ignifugation et de résistance aux interférences électromagnétiques pour garantir un fonctionnement sûr à long terme.

Qu'est-ce qu'un Ligne de production de câbles industriels ?

Essence d'une ligne de production de câbles industriels

1. Concept global : Une ligne de production de câbles entièrement automatisée couvrant tous les processus clés, depuis l'entrée des matières premières jusqu'à l'emballage du produit fini, permettant une production « à guichet unique ».

2. Avantages principaux : grâce à une conception modulaire et à une disposition flexible, il peut être rapidement ajusté en fonction de la capacité, des spécifications et des matériaux pour répondre aux besoins d'une production multi-variétés en petits ou grands lots.

3. Technologies clés : Grâce à des équipements spécialisés pour l'extrusion, la traction, l'enroulement, la coupe, le dénudage et le sertissage automatiques de haute précision, un contrôle strict des dimensions et de l'épaisseur de l'isolation est obtenu.

4. Valeur industrielle : Dans le contexte de l'Industrie 4.0, la chaîne de production de câbles est un maillon crucial pour réaliser une fabrication intelligente et améliorer la réactivité de la chaîne d'approvisionnement.

Quelles sont les principales étapes d’une ligne de production de câbles industriels ?

Principales étapes d'une ligne de production de câbles industriels

Préparation des matières premières et tréfilage et recuit

1. Inspection et dosage des matières premières : une inspection de qualité est effectuée sur les tiges de cuivre, les tiges d'aluminium et les matériaux isolants (PVC, PE, TPEE, PP, FEP, etc.) pour garantir que les conducteurs et les matériaux isolants répondent aux spécifications techniques.

2. Tréfilage (tréfilage monofilament) : Les tiges métalliques sont étirées en filaments fins à l'aide d'une machine à tréfiler multi-passes. Les diamètres peuvent atteindre 0,4 mm à 2,0 mm pour répondre aux exigences des différentes spécifications de câbles.

3. Traitement de recuit : Après l'étirage, un recuit à basse température est effectué pour éliminer les contraintes internes, améliorer la ductilité du conducteur et fournir des propriétés physiques uniformes pour un toronnage ultérieur.

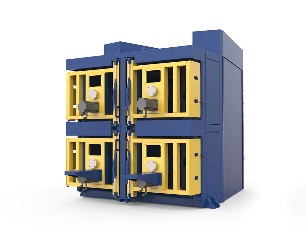

toronnage et formation de conducteurs

1. Toronnage de conducteur : Plusieurs filaments fins sont tordus ensemble dans une toronneuse à un taux de torsion prédéfini pour former un ou plusieurs conducteurs. Les méthodes de toronnage courantes comprennent les brins simple brin, double brin et triple brin.

2. Traction et pré-étirage : Le conducteur toronné est transporté vers les processus ultérieurs à l'aide d'un dispositif de traction, maintenant la tension et la précision de position pour assurer la continuité du processus d'extrusion.

3. Emballage de ruban semi-conducteur de toronnage de conducteur bloquant l'eau (pour câbles étanches) : une couche multibrin de conducteur bloquant l'eau est enroulée autour du conducteur et un ruban semi-conducteur est ajouté pour améliorer la résistance à l'humidité et les performances de blindage du câble.

Extrusion d'isolant :

1. Sélection et formulation des matériaux : Les matériaux isolants courants tels que le PVC, le PE, le TPEE, le PP et le FEP peuvent être extrudés avec précision pour répondre aux exigences de résistance à la température, de résistance à l'huile et d'ignifugation des différents câbles.

2. Processus d'extrusion : La technologie de coextrusion monocouche ou multicouche est utilisée pour recouvrir uniformément la surface du conducteur avec un matériau isolant fondu, formant ainsi une couche isolante d'épaisseur uniforme.

3. Refroidissement et durcissement : Après l'extrusion, un refroidissement par eau ou par air est utilisé pour durcir rapidement la couche d'isolation, empêchant ainsi les bulles d'air internes et améliorant la résistance électrique. Blindage et gainage

1. Blindage métallique : ajout d'une feuille de cuivre, d'une feuille d'aluminium ou de couches métalliques tressées à l'extérieur de la couche isolante pour obtenir un blindage contre les interférences électromagnétiques (EMI), couramment utilisé dans les câbles de commande industriels.

2. Extrusion de gaine en plastique : Utilisation d'une extrudeuse à haute pression pour recouvrir la couche de protection avec des matériaux de gaine tels que le chlorure de polyvinyle (PVC) ou le polyéthylène (PE) pour former une couche protectrice externe.

3. Coextrusion multicouche : Compléter l'isolation, le blindage et la structure de la gaine en une seule étape à l'aide de la technologie de coextrusion à trois couches, améliorant ainsi l'efficacité de la production et réduisant la consommation d'énergie.

Blindage et couverture extérieure

1. Blindage (ruban ou fil d'acier) : Ajout d'un ruban d'acier ou d'une couche tressée en fil à l'extérieur de la gaine pour améliorer la résistance mécanique et les propriétés de traction du câble, adapté aux câbles sous-marins ou aux câbles haute tension.

2. Couche anticorrosion : utilisation d'un revêtement anticorrosion ou d'un ruban imperméable pour l'emballage secondaire afin d'empêcher les médias externes de corroder le conducteur métallique.

3. Gaine extérieure (couche extérieure) : La couche la plus externe utilise un matériau en PVC ou en polypropylène résistant aux intempéries, offrant une protection globale et une identification des couleurs.

Test et emballage des produits finis

1. Tests de décharge partielle et de tension de tenue : Des tests de décharge partielle et de tension de tenue sont effectués sur les câbles gainés pour garantir que les performances d'isolation répondent aux normes internationales.

2. Inspection du produit fini : cela comprend plusieurs tests tels que les dimensions, l’apparence, la conductivité et l’efficacité du blindage. Seuls les câbles ayant réussi les tests peuvent passer à l’étape de conditionnement.

3. Emballage de longueur fixe : Un système automatisé de découpe, d'enroulement et d'étiquetage est utilisé pour les emballages de longueur fixe, facilitant ainsi la logistique ultérieure et l'utilisation sur site.

4. Entreposage et expédition : Après l'emballage, l'enregistrement du code-barres est effectué et le câble entre dans le système d'entreposage pour être expédié conformément aux commandes.

Conception modulaire et personnalisation

1. Structure modulaire : La ligne de production adopte une conception modulaire, permettant à l'équipement de chaque processus d'être utilisé indépendamment ou en combinaison, permettant une expansion flexible.

2. Personnalisation : Les clients peuvent sélectionner librement des modules tels que des toronneuses, des extrudeuses et des machines de gainage en fonction de leur capacité de production, du diamètre du fil et des exigences du processus pour obtenir des solutions de ligne de production personnalisées.

3. Système de contrôle intelligent : L'ensemble du processus adopte un contrôle automatisé PLC/SCADA, réalisant une surveillance en temps réel et une acquisition de données des paramètres du processus, améliorant ainsi la stabilité de la production et la traçabilité de la qualité.

Comment améliorer le niveau d’automatisation d’une ligne de production de câbles industriels et réduire les interventions manuelles ?

Voies pour améliorer le niveau d'automatisation d'une ligne de production de câbles industriels

1. Présentation de l'IA et de la vision industrielle : l'utilisation de modèles d'apprentissage profond pour la détection des défauts en temps réel pendant les processus d'extrusion et de bobinage améliore considérablement la précision de l'identification des défauts et réduit les coûts d'inspection manuelle.

2. Jumeau numérique et maintenance prédictive : construction d'un modèle de jumeau numérique de la ligne de production pour surveiller les paramètres clés tels que la température et les vibrations de l'équipement en temps réel, fournissant des alertes précoces en cas de panne et évitant les temps d'arrêt inattendus.

3. Transformation modulaire flexible : l'utilisation de modules standardisés (tels que des têtes d'extrusion rapidement remplaçables et des unités d'enroulement programmables) permet une commutation rapide entre différentes spécifications de câbles, améliorant ainsi la flexibilité et la réactivité de la ligne de production.

4. Logistique automatisée et AGV : déployez des véhicules à guidage automatique (AGV) entre le stockage des matières premières et les opérations de sortie des produits finis pour réaliser une manutention sans pilote et raccourcir les cycles logistiques.

5. Intégration MES et ERP : intégrez profondément le système d'exécution de fabrication (MES) à la planification des ressources de l'entreprise (ERP) pour réaliser une planification de la production basée sur les commandes, une planification des capacités en temps réel et une optimisation des stocks.

Quelles sont les mesures de protection de sécurité pour une ligne de production de câbles industriels ?

Mesures de protection de sécurité pour une ligne de production de câbles industriels :

1. Sécurité du corps de la machine
Verrouillage de porte et arrêt d'urgence : l'alimentation n'est fournie qu'après la fermeture de la porte de sécurité, permettant une coupure de courant instantanée en cas d'urgence.

Capots de protection et garde-corps : des capots de protection sont installés sur les pièces mobiles critiques pour empêcher le personnel de pénétrer accidentellement dans les zones dangereuses.

2. Sécurité électrique
Isolation et mise à la terre : tous les composants électriques doivent être conformes aux normes de résistance d'isolation et de mise à la terre CEI/GB pour éviter les fuites.

Conception étanche et anti-poussière : les points d'entrée de câbles et les armoires de commande utilisent des joints étanches pour résister aux environnements humides ou poussiéreux.

3. Sécurité du milieu de travail

Prévention des incendies et des explosions : utilisez des matériaux ignifuges et installez des systèmes d'extinction automatique d'incendie pour répondre aux exigences des environnements à haute température ou inflammables.

Avertissements et panneaux de sécurité : installez des panneaux à code couleur et des voyants d'avertissement aux endroits clés pour rappeler aux opérateurs de maintenir des distances de sécurité.

4. Formation du personnel et systèmes

Inspections de sécurité régulières : effectuez des inspections par échantillonnage avant utilisation et des inspections de sécurité régulières conformément aux normes de l'industrie. Arrêtez immédiatement et corrigez toute non-conformité.

Procédures opérationnelles et exercices : Élaborer des manuels d'exploitation détaillés et organiser régulièrement des exercices d'urgence pour améliorer la sensibilisation des employés à la sécurité.
